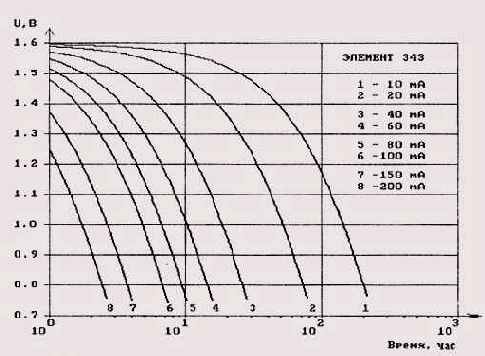

Разрядные характеристики гальванического элемента типа

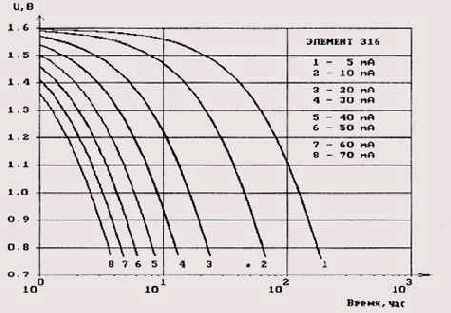

Рисунок 17.1. Разрядные характеристики гальванического элемента типа 316
Рисунок 17.3. Разрядные характеристики гальванического элемента типа 373
Не менее значимой характеристикой гальванических элементов является зависимость максимального времени разряда от величины разрядного тока. Для t0 5, где t0 5 — время разряда гальванического элемента до половины начального напряжения, это значение может быть определено по формуле, Рисунок 17.4.
Способность гальванического элемента отдавать электрическую энергию характеризуют значением емкости элемента питания — Q, выражаемой в ампер-часах (А-ч) и определяемую как произведение среднего тока разряда на время разряда до определенного (заданного) значения.
Обычно полагается, что выполняется «закон взаимозамес -тимости»: во сколько раз возрастает разрядный ток, во столько же раз снижается tos, и наоборот. Однако для гальванических элементов понятие емкости элемента питания малоприемлемо, поскольку закон этот нарушается: с увеличением разрядного тока емкость элемента питания резко уменьшается. В этой связи о емкости гальванического элемента можно говорить лишь в целях оценки t05 при конкретных значениях разрядного тока.
