Схема сигнализатора отключения питания

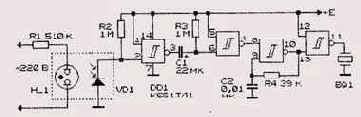

Рисунок 9.1. Схема сигнализатора отключения питания
Для индикации отключения источника электроэнергии на Рисунок 9.1 использован аналог оптрона на основе неоновой змпы HL1 и фотодиода VD1 (или фотосопротивления) [9.1]. В дущем режиме устройство потребляет от батареи питания на-эяжением 9 В минимальный ток. Пока светится неоновая лампа _1, сопротивление фотодиода VD1 мало, напряжение на входе 2 /ШО/7-тригтера первого элемента микросхемы DD1 минимально, а на выходе 3 — максимально (около 9 S).
При отключении сетевого напряжения неоновая лампа гаснет, сопротивление фотодиода резко возрастает, /ШО/7-триггер первого элемента микросхемы DD1 переключается, конденсатор С1 соединяется с земляной шиной, происходит его заряд через резистор R3. Через некоторое время задержки (время заряда конденсатора С1), пропорциональное произведению C1R3 (т.е. около 20...30 сек), напряжение на выводе 4 микросхемы DD1 возрастает от нуля до 9 Б. В результате включается звуковой индикатор, и пьезокерамический излучатель издает звук, сигнализирующий об аварии.
Частота звукового сигнала определяется индивидуальными свойствами пьезокерамического излучателя и параметрами элементов R4 и С2, поэтому может потребоваться их подбор (R4=39...1000 кОм) до получения требуемой частоты звучания или настройки излучателя BQ1 в резонанс.
После включения сетевого напряжения схема возвращается в исходное состояние, сигнализация прекращается, ток, потребляемый устройством вновь становится минимальным — десятки мкА.
Индикатор отключения сетевого напряжения (Рисунок 9.2) содержит простейший выпрямитель сетевого напряжения, к выходу которого подсоединен ключевой элемент на транзисторах VT1 и VT2 [9.2]. При наличии сетевого напряжения ключ закрыт, но при пропадании сетевого напряжения ключ открывается и включает звуковой генератор, состоящий из трехчастотного генератора импульсов, выполненного на трех /ШО/7-микросхемах. В генераторе импульсы суммируются и поступают на двухкаскадный усилитель на транзисторах VT3 и VT4 и в итоге в громкоговорителе раздастся звук сирены.
Недостатком устройства является то, что в нем не предусмотрена функция самоотключения, в результате чего может разрядиться элемент питания. Для принудительного отключения звукового сигнала предусмотрен ключ SA1. Для повышения надежности работы устройства в цепь базы транзистора VT3 желательно включить резистор сопротивлением 22...51 кОм, а между базой этого транзистора и эмиттером транзистора VT4 включить резистор сопротивлением 100...300 кОм.
