Схема полуавтомата защиты аппаратуры

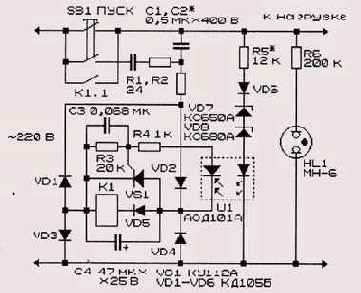

Рисунок 6.2. Схема полуавтомата защиты аппаратуры при изменении напряжения сети
Для питания обмотки электромагнитного реле К1 использован мостовой выпрямитель VD1 — VD4, подключенный к сети через гасящие конденсаторы С1 и С2. Включают устройство фатковременным нажатием на кнопку SB1. Реле К1 срабатыва-эт, его контакты К1.1 блокируют контакты пусковой кнопки. Конденсатор С1 обеспечивает необходимый пусковой ток реле при включении.
При повышении напряжения сети до 240 Б начинают прово-?ить ток стабилитроны VD7 и VD8. Ток через оптрон U1 отпирает ринистор VS1, который блокирует цепь питания обмотки реле (1. Реле отключает нагрузку устройства от сети.
В рабочем режиме реле удерживается током, протекающим !ерез конденсатор С2. При снижении напряжения сети ниже 160 В юле самоотключается.
Налаживают устройство подбором емкости конденсаторов /2 и С1 по срабатыванию устройства при снижении напряжения ети до 160... 170 В и надежному включению его пусковой кнопкой !В1. Подбор емкостей производят путем параллельного подклю-ения конденсаторов малой емкости к конденсаторам большой мкости. Рабочее напряжение этих конденсаторов должно быть е ниже 300 В. В цепь анода тиристора VS1 желательно устано-ить ограничительный резистор сопротивлением 10 Ом.
Оптрон можно заменить маломощным импульсным транс-юрматором, например, согласующим трансформатором УЗЧ, об-отки которого содержат по 150...300 витков провода ПЭВ-2 ,15...0,3. Обмотку с меньшим числом витков подключают вместо ютодиода оптрона U1, а обмотку с большим числом витков — место его светодиода; резисторы R3 и R4 удаляют. Реле К1 — на абочее напряжение 12...60 В, его контакты должны быть рассчи-мы на ток 2...3 А при напряжении сети 220 В.
Все элементы устройства гальванически связаны с электро-лъю, что требует повышенной осторожности при работе с ним.
Электронный предохранитель, работающий на переменном же и срабатывающий при токе нагрузки около 10 А разработал Флавицкий (Рисунок 6.3) [6.4].
В качестве ключевого элемента использован тиристор VS1, (пряженный с элементом управления — оптоэлектронной парой I типа АОУ103А. В свою очередь светодиод оптронной пары лючен в качестве нагрузки в схему контроля тока нагрузки. Дат-IKOM этого тока служит проволочный резистор R11. Как только
напряжение на нем возрастет до 1,3 В, что соответствует току нагрузки 10 А, откроется транзистор VT1 и включит тиристор VS2. Нагрузкой этого тиристора и является светодиод оптрона LJ1, а также индикатор визуального контроля — светодиод HL1.
