Азбука транзисторной схемотехники

Инжекционно - полевой транзистор

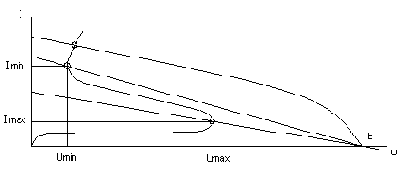

Вольт - амперная характеристика ИПТ:

Пример реализации генератора импульсов:

После подачи напряжения питания на генератор конденсатор C1 заряжается до напряжения Umax , после чего происходит лавинообразное включение ИПТ, который вызывает разряд конденсатора до напряжения Umin, после чего ИПТ выключается и процесс повторяется.
Период колебаний изменяется от 2 до 100 мс при изменении сопротивления резистора R1 от 1.7 до 100МОм.
Усовершенствованный генератор, коэффициент перестройки по частоте которого на проядок больше (Т=0.4...240мс при изменении R1 от 0.03 до 34 МОм):

Каскодный аналог негатрона:

может эффективно использоваться в генераторных устройствах, датчиках, фильтрах, компенсаторах затухания сигнала, в линиях связи, в устройствах задержки и памяти. Вольтамперная характеристика такого негатрона:

Питание негатронов от одного или двух генераторов тока способствует улучшению стабильности характеристик и расширению их функционольных возможностей:

Вольтамперная характеристика негатрона с генератором тока:

При соответствующем выборе параметров элементов схемы

вольтамперная характеристика может проходить через ноль тока и напряжения:

Поэтому он может эффективно использоваться в компенсаторах затухания сигнала в линиях связи, для улучшения параметров широкополосных трансформаторов, в устройствах памяти.
