Автоматическая запись на магнитофон с линии


Устройство подключается параллельно телефону в любом месте и позволяет автоматически записывать любые разговоры по данной ТЛ на магнитофон. Магнитофон подойдет любой, имеющий вход для внешнего микрофона.

Схема приставки предотвращает повреждение входных цепей магнитофона от высокого напряжения в линии и обеспечивает управление включением (отключением магнитофона). Кроме того, имеется индикация режима работы телефонной линии, что особенно удобно при наличии нескольких подключенных параллельно ТА. При свечении индикатора HL1 видно, что линия занята.

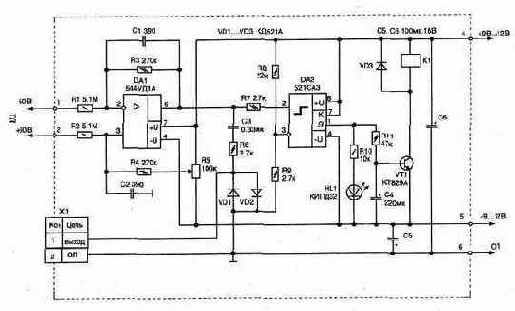

Электрическая схема состоит из согласующего каскада на операционном усилителе (DA1) и компаратора напряжения (DA2), рис. 3.14. Микросхема DA1 имеет полевые транзисторы на входе, что позволяет получить высокое входное сопротивление устройства — более 10 МОм. Это исключает влияние приставки на работу ТЛ.

Коэффициент передачи первого каскада отрицательный, но уровень звукового сигнала достаточен для записи разговора с микрофонного входа магнитофона. Диоды VD1 и VD2 предотвращают появление на выходном разъеме Х1 напряжения с амплитудой более 0,7 В (при наборе номера или сигнале вызова).

Так как напряжение в ТЛ снижается при снятой телефонной трубке, на выходе DA1/6 оно будет также пропорционально меняться (уменьшаться). Это напряжение поступает на вход компаратора DA2/2, а на второй вход DA2/3 подается уровень порогового напряжения. Подстройкой при помощи резистора R5 устанавливаем начальный уровень на выходе DA1/6 так, чтобы компаратор открывался при снижении напряжения в ТЛ ниже 17...20 В. Компаратор сравнивает эти значения и при снятой трубке подает напряжение на светодиодный индикатор HL1 и коммутатор на транзисторе VT1. Так как на входе транзистора установлен конденсатор, он срабатывает с задержкой 2 с и включает реле К1. Задержка необходима для исключения срабатывания реле при наборе телефон ного номера, когда в линии формируются импульсы с частотой 10 Гц. Контакты реле подают питание на магнитофон (на схеме они не показаны).
